排插自動鎖螺絲要求
客戶產品型號多樣,同時每款排插采用的螺絲也各不相同,其螺絲型號主要有M3*10, M3*12, M3*13, M3*14
排插的電源線較長,因此比較重.

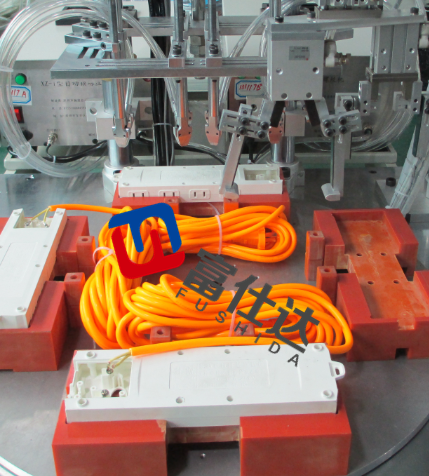

產品圖片如下
富仕達八軸
自動鎖螺絲機介紹
根據客戶產品特點及生產要求,我們的設計方案如下:

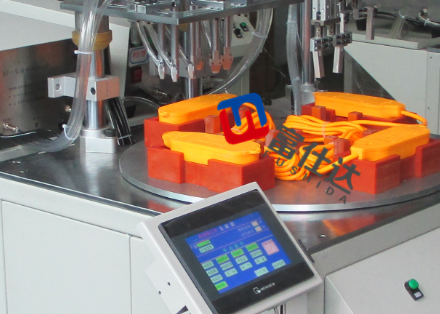

采用八軸轉臺式自動鎖螺絲機,配置雙機械手,可以達到8顆螺絲一次同時擰緊,效率極高,雙機械手(分別抓取插座和電線部分),自動將鎖付好的排插放到流水線,進入下一道工序加工.

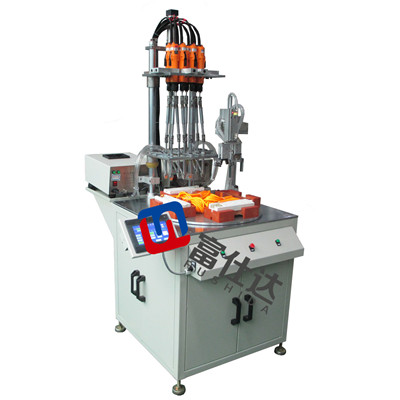

富仕達排插自動鎖螺絲機簡介
設備配置轉盤和機械手臂.通過多工位的轉盤實現夾具循環圓周步進流水作業,放產品、組裝、檢測、鎖螺絲、卸料等工序同步進行,機器效能大大提升.電批通過萬向節傳遞扭力鎖付螺絲,更換產品調節方便.工人只需把產品放入夾具,機器會自動鎖好,并放入流水線,不良品會有警報提示.
設備特點
高效率
采用分割器帶動工作轉盤,實現多工位同時鎖付螺絲,產品取放時設備仍繼續工作.
速度快,效率高.
高穩定性
多顆螺絲鎖付,內應力好,一致性好.鎖付、浮鎖、滑牙等檢測功能進一步保證了螺絲鎖付質量。
高通用性
扭矩可調,螺釘數量可調、位置可調、適合多規格產品的螺絲鎖付。
設備參數
重量:200KG
尺寸:800*700*1800mm(長*寬*高)
功率:480W
機架:鋼板臺面,鋁合金機架
控制程序:PLC
人機界面:觸摸屏
自動送螺絲數量:8顆每次
適用范圍:排插企業訂做
